HST-106E高频荧光灯管启动状态试验仪

产品介绍

一、        产品概述

尊敬的用户：感谢您选择HST－106E高频荧光灯管启动状态试验仪(以下简称“启动仪”)!

HST-106E启动仪是我司继HCS-102A高频基准恒流源 成功推向市场后近期又一开发成功并拥有自主知识产权的、用于荧光灯和电子镇流器制造业的专用仪器。

该启动仪全面符合GB/T 10682-2010、GB/T 17262-2011，可单机独立使用——既可完成荧光灯管启动状态的分析与测量，亦可对灯管阴极加热状态进行动态测量。

HST-106E启动仪特别适用于荧光灯制造工厂和相关科研单位。其应用领域涉及灯管设计、品质管理、产品性能考核以及电子镇流器设计中灯管的启动特性分析和电路优化等多个方面。

HST-106E启动仪的最新用法和用户论坛等信息，敬请关注力兹网站：

二、        使用说明

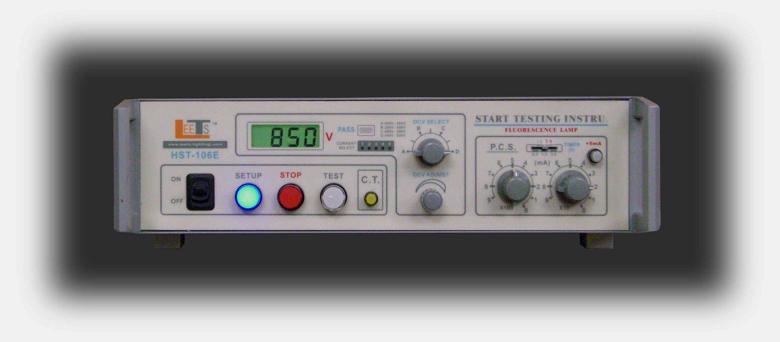

A．面板布置

B．操作步骤

b-1 灯管启动状态试验

1.       确认电源

HST-106E启动仪适用于200Vac~240Vac供电系统。请注意电源应有接地端，并良好接地。

2.       连接测试系统

将被测灯管和启动辅助金属支架，按照HST-106E启动仪背面的 ( OUTPUT ) 被测灯管接线图进行连接。并确认各结点接触可靠。注意，与灯管连接的各导线长度建议不要超过2米,并注意导线的耐电压指标。

3.       确认被测灯管测量值

a)         从《国颁标准》或厂家制定的《企业标准》文件中，查阅被测灯管的灯丝预热电流工作值和预热时间，在HST-106E启动仪面板上预热电流选择区（PREHEAT CURRENT SETTING [7]）内的档位开关置于相对应的电流值和预热时间（Timer S [9]）。

b)        从《标准》中查出灯管击穿电压值，将HST-106C启动仪面板上试验电压档位旋钮（ OCV SELECT [10] ），置于对应档位。

4.       开启测试仪

a)         把仪器电源开关 [1] 置于ON，仪器面板上（STOP [3]）按钮亮，仪器此时处于待机状态。

b)        将面板上 试验电压预设按钮 （SETUP [2] ）按下，此时试验电压值显示在仪表面上，再将 试验电压微调 ( OCV ADJEST [6] ) 调至《标准》规定的精确值。

5.       测试与判断

按下 试验开始按钮（TEST [4] ），试验即开始。经过 [ 预热---加电压---灯点燃 ] 过程。点亮指示LED ( PASS [11] )，LED亮判断为：试验通过。LED不亮判断为：不通过 。灯管被点亮约5秒钟后，停止按钮 （STOP [3]）被点亮，测量过程结束。

注意：

在正式对灯管考核时，为正确反映灯管的启动状态，用户应对 维持电流选择开关组 （ Lamp Current Select  [G] ）进行调节，以使灯管启动后的工作电流接近规定值。( 设定方法见以下章节  b-3 )

6.       更换测量灯管

每次测量完毕后，停止按钮 （STOP [3]）点亮，仪器便停止工作，此时后面板上的OUTPUT端无电压输出，操作人员可以更换被测灯管。在确认灯管端口接触良好后,便可进行上述第4项以后的操作。

注意：

原则上只能对灯管预热／测量一次。待被测灯管充分冷却后再进行第二次试验。

7.       中止测量

测量过程中，如果要中止测量，则可以按下（STOP [3]）钮，测量则停止。仪器返回待机状态４。

b-2 灯丝（阴极）热电阻测量：

1． 从HST-106E启动仪背面板 灯丝热阻电缆接口 [H] 处，分别接入两根电缆至示波器通道CH 1和CH2输入口，调节示波器面板功能键置于合适范围。

2． 根据试验《标准》查阅被测灯管的灯丝电流测量条件，在 预热电流选择区（PREHEAT CURRENT SETTING [7]）设定试验电流值。

3． 按下启动仪面板上 试验电压预设按钮 （SETUP [2] ），再按下 灯丝热阻测量选择按钮 （C.T. [5]）黄色灯点亮，仪器进入测量准备状态。

4． 按下 试验开始按钮（TEST [4]），白色灯点亮，此时示波器屏幕上将显示的两条电压值曲线，反映了灯丝被加热后的电阻变化状态。

5． 灯丝被加热后的电阻稳定后（约十余秒），仪器将自动恢复停止状态，试验结束。

6． 经过计算：示波器显示值 （V ）/ 测量电流 （I）= 灯丝热电阻（R）。

7.   如果连续进行灯丝热阻测量，本仪器内部器件会产生过热保护，现象为试验电压预设按钮 （SETUP [2] ）无法按亮，要等温度下降才能恢复使用。

b-3 灯管维持电流设定：

1. 本公司已对T5系列和T8 32W进行了测量，用户可以在测量前进行查表（表1）确认并设置。

2．如果用户测量的是《企业标准》产品或非标准灯管时，请在被测灯管点亮后，测量灯管的灯电流，然后根据自定标准设置HST－106E后面板的开关，以确定合适的灯管电流。（见以下说明）

外接电容接线端

说明：

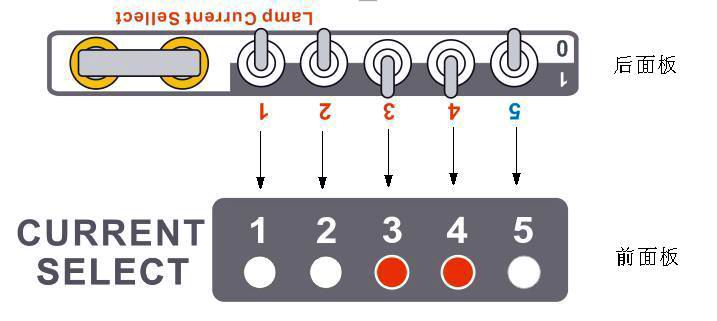

    上图为HST-106E灯管维持电流设定开关的图形。后面板拨动开关，向上为 1（选中），前面板指示LED点亮，灯管电流增加。向下为 0 （不选中，LED不亮）。

      前面板指示LED 第5位（绿色）被点亮时，其他档位则无效。用户可外接电容器进行精确设定。

       注意：外接电容接线端有高压电，请勿带电操作！

C．注意事项:

1． 在确认电源开关关断或在仪器停止工作时后，方可接驳被测灯管。

2． 确认STOP钮亮时，才能进行档位切换。不要用档位切换开关,代替停机操作

3． 仪器的供电系统应具有良好的安全接地。

4．   机箱后的输出端口间,以及灯管端导线，禁止短路。避免因短路引起强烈电弧，损坏仪器和被测灯管。

5．   HST-106E启动仪内部有高电压部件，为避免引起人身安全问题。非厂方专业人员,请勿擅自打开仪器进行内部维修。

三、        主要技术指标

1． 输入电源:  200V~240V  50/60Hz

2． 输入功率:  ＜150 Wmax

3． 输出 / 显示电压:  200V~850Vrms +/- 1% ( 正弦波 四段分档连续可调 )

4． 输出电压波峰比:  1.41  ± 0.04

5． 输出频率:  22~28kHz  (  符合GB/T 10682-2010  20kHz~26kHz要求 )

6． 灯丝预热电流:  5~1000mADC＜± 5.0%

7． 灯丝预热时间:  0.5 s ，1.0 s ，1.5 s ，2.0 s ，3.0 sec +/- 2%

8． 弧光电流指示:  有

9． 灯丝热电阻测量: 有

10．          使用环境:   0℃~40℃  RH < 85%

11．          外形尺寸:   W×D×H   340×300×90 mm

12．          重量   6.5kg

四、        质量保证

厂方向用户提供18个月的质保期。用户在正常操作使用状况下,仪器故障或损坏，厂方免费修理或调换。质保期后的仪器维护，厂方则酌情收取工本费。但是未经许可，擅自分解仪器，厂方不再延续质量承诺。

五、        包装箱内物件

1． HST-106E整机                       壹台

2． 电源线                              壹根

3． 保险丝 1.5A                          贰支

4． 输出端测试导线1.5米〔带插头〕       壹副

5． Q9 -- Q9 电缆线                      贰根

6． 启动辅助金属支架                    壹根

7． 产品合格证                          壹张

8． 产品说明书                          壹份
