LCS-100系列LED整灯结温测试系统

产品介绍

      LED整灯结温测试系统是由上海力兹照明电气有限公司和上海时代之光照明电器检测有限公司联合研发，由上海力兹照明电气有限公司生产。
      本系统用于对照明器具内LED 实际工作结温测量，所采用的测试方法具有独创性，拥有自主知识产权，其优异的测试能力超过了几乎所有的同类型的结温测试系统，填补了国内测试LED整灯结温的空白。
优点：
测试范围宽： 定标室温~120℃
测试环境灵活：可以在特定的温度环境和实际环境中测试结温，也可以在标准规定的环境中测试结温。
多种配置：可以根据客户对象制定合适成本的配置；
速度快：第一点小于10毫秒
性价比高：一流产品，白菜价格
集成度高：系统提供定标、测结温、灯具热阻测量等

控制和测量LED 照明器具内LED结温的必要性
    LED 应用到照明器具中时，人们普遍希望能有几万小时的使用寿命，但是要测量采用LED 的照明器具的光衰减和寿命,如按照美国DOE的LM80要求往往要化300天以上的时间（6000h），这在很多工程招标和验收时是无法实施的。
    对 LED 结温的测量和控制，是LED 进入照明领域不可缺少的重要步骤，通过对照明器具内LED 的Vf—Tj曲线标定，并利用这一曲线测量出照明器具在额定温度条件下或者在规定的使用环境条件下的LED 结温。这不仅能客观地评价采用LED 器具散热设计的合理与否，而且还能揭示出LED 热沉上参考点温度与结温的  关系，并进一步得知LED 的PN 结到照明器具上某一点的温度差，从而指导LED 照明器具的生产企业能正确地标明参考点温度的限值。该系统能在研发和批量生产中，方便地通过测量参考点的温度，而基本得知LED 照明器具的温度分布。
     LED 照明灯具在正常工作时，其散热特性的好坏直接关系到光效，光衰和使用寿命，对应的指标是LED 工作时的PN 结结温及散热的热阻，如果这两个指标做好了，就说明该灯具在效率和使用寿命是有保证的。
    本检验方法将是指导 LED 照明器具改进设计、材料选择、工艺改进、制造控制等多个环节，使LED 照明器具设计和生产技术走向更高层次的有力推手。
系统功能：
1，LED压降和结温关系曲线---Vf—Tj曲线标定
2，灯具LED结温测定
3，照明器具中LED 热阻的测量
      结温作为衡量一个 LED 照明器具性能优劣的重要参数，是 LED 照明器具在工程应用中可靠性测量的核心要素。如果能准确测量出灯具内LED 的PN 结结温和PN 结到散热器某一指定点的热阻这两个定量的指标，就不仅能衡量采用LED 的照明器具散热特性的优劣，还能定性地知道各种采用LED 的同类照明器具的大致使用寿命。
      本系统先测得装入LED照明器具内LED的Vf—TJ 的曲线后，然后在一个特定的温度环境或模拟实际使用的环境中，给LED照明器具通以工作电流，让LED 燃点一定时间基本达到热温度稳定后，快速切换到测量电流（即前面标定Vf—TJ 曲线的测量电流）用极短的时间快速测定被测LED的正向电压Vf，通过与Vf—TJ 曲线对应的Vf 比较，得到对应的结温值。
　　上述测量方法最明显的优点是，用这一方法参数有很好的模拟性，也使它的这些所测量的一系列参数具有实用意义。
测试方法：
*Vf－TJ 曲线标定：
    将照明器具内 LED 矩阵或矩阵中间的某一串（并）联 LED 组中处于或者接近中间部位的一颗LED 作为被测LED。
    把 LED 灯具放入一个可编程控制的专用加热箱内，该加热箱采用PID 编程控制方式，设定阶梯式加温方式对箱体内LED 灯具进行加热，监测某一设定点的温度达到热平衡时，开始用小电流测量被测LED 的正向电压降Vf1，同时用热电隅测得温度Tj1导入到设定的电脑数据库中，重复这一步骤，可以得出一组Vfn和Tjn相关数值。由计算机绘制出照明器具内LED 的Vf－TJ 曲线，并计算得到 Vf－TJ 函数关系式。
*照明器具中LED 结温的测量：
　   把在加热箱内已完成 Vf－TJ 关系曲线标定的照明器具，放在适当的环境中，照明器具使用自带驱动或通用电源，通过控制装置把照明器具中的LED 矩阵点亮，此时LED 照明器具处于正常工作状态。利用LED自身发热与所处的环境达成热平衡后，使用定标时的电流测出LED 在断开工作电流瞬间的正向电压降，并根据上述正向电压降与结温的函数关系式，通过电脑分析软件查出LED 照明器具中被测LED 在连续工作至热平衡时的结温值。
*照明器具中LED 热阻的测量:
      根据需要可以在灯具内LED的散热器的某些指定点，甚至灯具外壳上某些点上粘接热电隅，在测量结温的同时测量各个热电偶分布点的温度值，可以通过软件计算出指定点与LED结温间的差值。

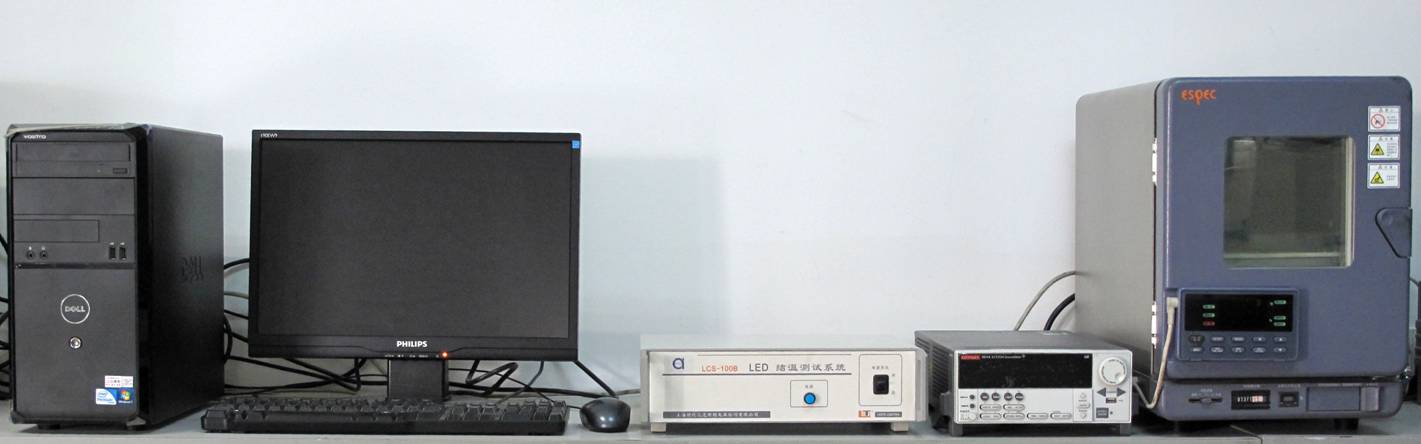

基本配置：
1，高精度数字源表 2600系列
2，可编程控制烘箱
3，测试控制装置
4，安装于Windows 平台编写的测试控制和结果分析软件
5，用于连接设备和控制装置的个人电脑
6，单个测试通道
7, 可以同时测量灯具上6个分布点的温度

技术指标：
*烘箱要求： 带通讯接口，可编程控制温度，自带PID控制
       温度范围 室温~ 200℃，
       烘箱尺寸由用户根据被测样品自定
*高精度数字源表：输出功率：≥30.4W；
       直流输出电压范围不低于：±1µV～±202V/CH；
       电压准确度：≤±0.02%；
       直流输出电流范围不小于：±1pA～±1.5A DC；
       电压准确度：≤±0.015%；
*定标电流： 1 ~ 10mA
*温度显示： 0.01 ℃
*结温测试误差： ±2℃
测试对象：
1，LED灯具（驱动内置或驱动外置）
2，LED一体化整灯
照明器具内的LED 可以是单颗、矩阵、COB等形式。

应用行业：
1，照明
2，汽车
3，显示器

应用场合：
1，检测机构
2，研究所
3，制造企业
4，采购商
